产品名称:大元电锅炉

查看原图
  • 大元电锅炉
  • 大元电锅炉
  • 大元电锅炉

产品名称
:大元电锅炉

产品简介

产品特点


1.控制器采用SMPS方式,即便是在电压不稳的地区,也可以安全运行。

2.性能稳定的屏蔽水泵(扬程壁挂式7M,立式16M),无噪音(45dB),是可以信赖的高品质水泵(XINHU)。

3.SCR(SanRex)无触点继电器是可以使电子电器部件稳定运行的顶级配件。

4.采用空调室外机的喷涂技术,即使风吹雨打也能使用20年(EGI铁板)。

5.锅炉炉胆采用特殊的波纹型加工工艺,可100%有效防止因冷热交替引起的焊缝出现裂纹的现象(POSCO不锈钢材料)。

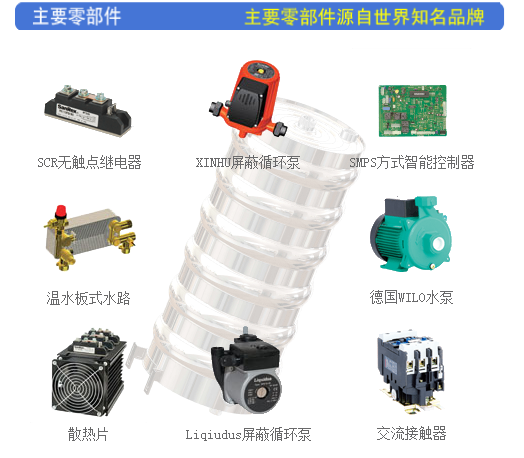

6.主要零部件均采用20年使用验证的顶级产品(CE认证产品)。

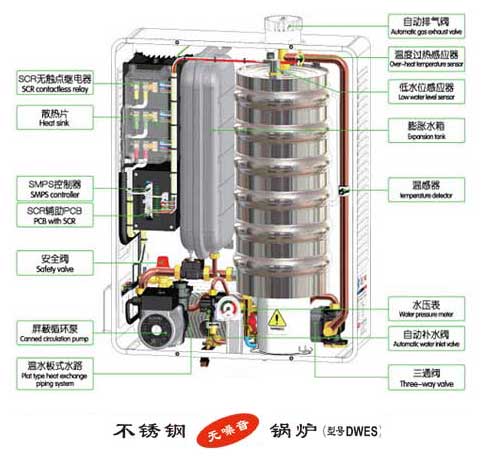

锅炉结构图

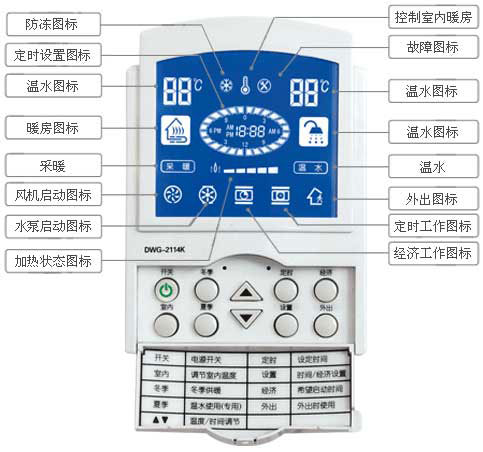

遥控器说明





温水图标:使用温水时闪烁。

暖房图标暖房启动时闪烁。

防冻图标冬季防冻启动时闪烁。

外出图标:外出时显示。

暖房温度图标:暖房启动时显示现在的暖房温度。

故障图标:锅炉出现故障时闪烁(故障图标同时闪烁。

经济设置图标锅炉启动时间(1小时为单位)设置(设置时间闪烁)。

经济工作图标设定反复运行时显示。

风机启动图标锅炉内的风机启动时显示。

控制室内暖房感知室内温度锅炉启动时显示。

温水图标:使用温水时显示温水温度,设置时闪烁。

定时设置图标设定锅炉启动时间(24小时)。

定时工作图标以24小时定时时段工作图标。

水泵启动图标表示循环泵正在运行。












采用20年使用验证的顶级产品(CE认证产品)。



1.控制器采用SMPS方式,即便是在电压不稳的地区,也可以安全运行。

2.性能稳定的屏蔽水泵(扬程壁挂式7M,立式16M),无噪音(45dB),是可以信赖的高品质水泵(XINHU)。

3.SCR(SanRex)无触点继电器是可以使电子电器部件稳定运行的顶级配件。

4.采用空调室外机的喷涂技术,即使风吹雨打也能使用20年(EGI铁板)。

5.生活温水水路采用了板换式水路系统,装配简便。

安装锅炉顺序

1.找好安装锅炉的墙面,并做好标记。
2.用9mm钻孔机头钻到50mm以上深度之后
用系紧螺栓固定。
3.把锅炉背面的螺栓固定在墙面上。
4.确认锅炉是否牢固。
5.把锅炉设置在专用锅炉房。
6.安装锅炉底部必须设置下水口。


排水管安装方法及管道图

1.确认锅炉是否安装的牢固。
2.清除暖气排管内的污物之后在连接排管
3.露出来的排水管必须要用隔热材质的保
温棉。
4.进水管上安装阀门。
5.各种排水管要使用有标准规格的垫,安
装时才不会漏水。
6.锅炉的各种排水管连接时要对准中心
  的部件,不能错位。

划分

作业内容

准备

1.先确认锅炉是否已安装好。(根据安装标准)

2.打开采暖管道的全部阀门。 (锅炉下部的采暖供水及回水阀门)

试运行

1.将电源连接在漏电开关上。连接有线遥控器。

2.将供暖管道内充满水。
*打开自来水阀门
*逆时针旋转补水阀对锅炉进行补水
*观察水压表,压力为1kg时顺时针关闭补水阀(密闭式)
*开放式打开遥控器可进行自动补水
*补水结束后清除排管内的残留空气

3.打开控制面板的电源开关
*选择采暖、热水工作模式
*通过操作控制面板显示确认锅炉是否正常加热与循环

防冻及周边处理

1.冬季请勿断电,采暖水温度如低于5度,将自动进行防冻运行

2.确认锅炉下面的各管道是否保温

3.确认锅炉周围是否有易燃物质,如果有请加以清除。
